支安通 抗震支架 摘抄于GB 50981-2014

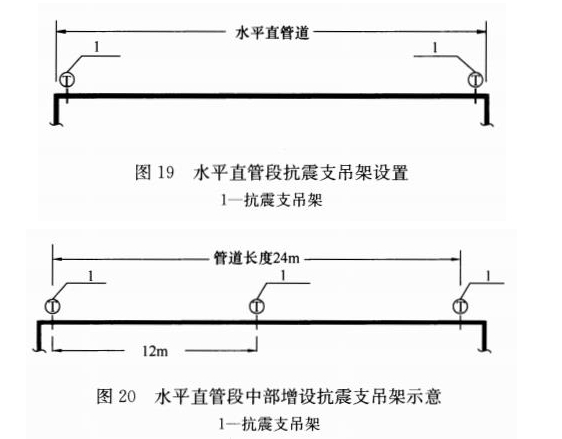

8.3.1每段水平直管道應在兩端設置側向抗震支吊架（圖19）

8.3.2 當兩個側向抗震支吊架間距大于最大設計間距時，應在中間增設側向抗震支吊架。例如：剛性連接金屬管道長為24m，側向抗震支吊架最大間距12m。首先于兩端加設側向支撐，再依12m設置側向支撐。（圖20）

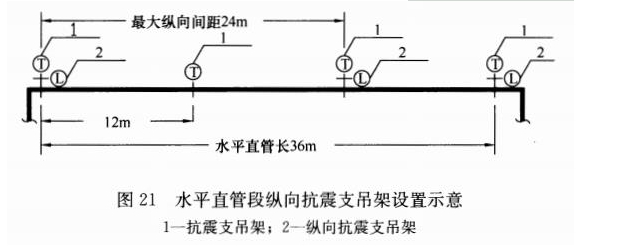

8.3.3 每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離大于最大設計間距，應按本規范第8.2.3條要求間距依次增設縱向抗震支吊架。例如：剛性連接金屬管道長為36m,按最大24m的間距依次設置縱向抗震支撐，直至所有支撐間距均滿足要求。（圖21）

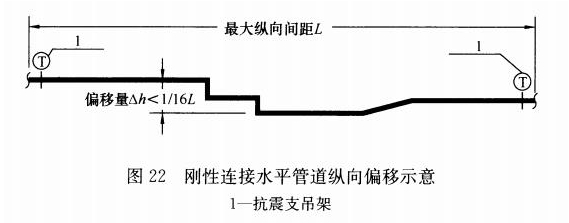

8.3.5 剛性連接的水平管道，兩個相鄰的加固點間允許縱向偏移，水管及電線套管不得大于最大側向支吊架間距1/16，風管、電纜梯架、電纜托盤和電纜槽盒不得大于其寬度的兩倍（圖22）。

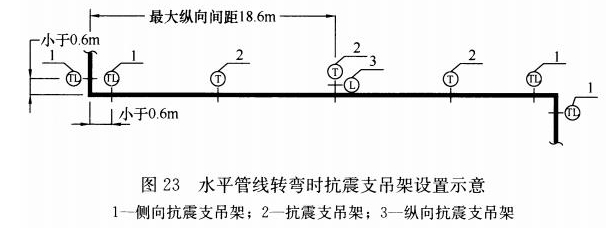

8.3.6 水平管線在轉彎處0.6m范圍內設置側向抗震支吊架。若斜撐直接作用于管線，其可作為另一側管線的縱向抗震支吊架（圖23）。例如：縱向抗震支吊架最大間距24m,側向抗震支吊架最大間距12m，則雙向抗震支吊架距下一縱向抗震支吊架間距為：

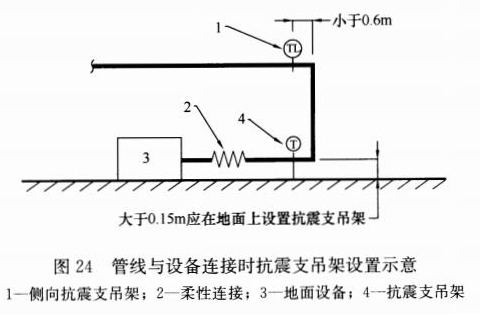

8.3.7當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm范圍內設置側向支撐，垂直管線底部距地面大于0.15m應設置抗震支撐（圖24）

8.3.9 要求不得將抗震支吊架安裝于非結構主體部位，如輕質墻體等。

8.3.14 當立管通過套管穿越結構樓層時，套管可限制立管在水平方向的位移，可作為水平方向的四向抗震支撐使用。管道中的附件如閥門等，當其質量大于25KG時，為保證系統的安全性，應設置側向及縱向抗震支吊架。
